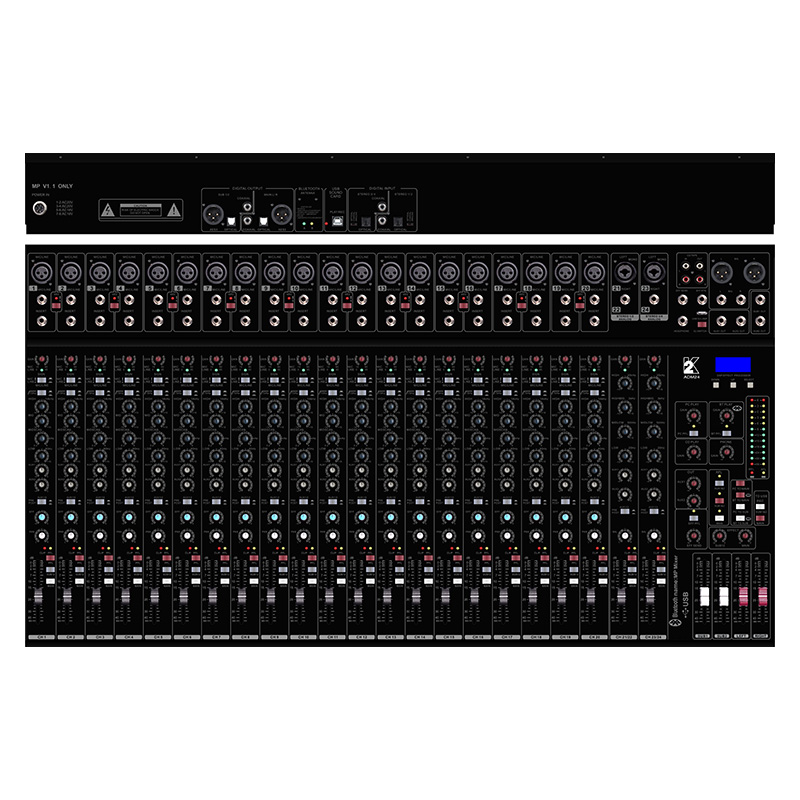

ADM24
功能特點：
ADM系列調音臺是一款適用于體育場館、功能廳、中小型流動演出、會議室、教堂等場所的半數字化調音臺，基本操作采用常規模擬調音臺相同的操作，簡單便捷，信號輸入除了常規的模擬信號輸入外，更具備多種如光纖、數字同軸、AES3、無線藍牙等數字化信號輸入，更具備強大的數字化信號傳輸，可將模擬音頻信號以數字化的方式如光纖、同軸、AES3進行無損的遠距離傳輸，并大大提高了系統的性噪比。該系列調音臺還可以將PC端音源通過調音臺自帶的聲卡功能將音樂輸入到調音臺，還可以通過自帶的USB接口將調音臺的信號通過數字化的傳輸?shù)絇C端進行錄音。數字化的效果器，可大大提高演唱效果，并可對調試的參數進行數字化的保存，便于后期的調取使用。
參數指標
1、輸入通道：22路MIC通道（其中兩路為多功能混合輸入通道）、兩組STEREO通道、20路INSERT接口、20路LINE輸入、1組CD LR輸入通道、1路USB聲卡輸入、一路立體聲Bluetooth輸入、兩路OPTICAL輸入、兩路COAXICL輸入；
2、輸出通道：兩組立體聲模擬主輸出信號、一組立體聲OPTICAL主輸出、一組立體聲COAXICL主輸出、一路AES3主輸出；兩組編組模擬輸出、一組立體聲OPTICAL編組輸出、一組立體聲COAXICL編組輸出、一路AES3編組輸出；兩組AUX輸出、一組立體聲監聽輸出、一組TAPE輸出、USB REC輸出（與聲卡接口為同一接口）
3、幻像電源：為方便電容話筒或需要提供48V幻像供電設備與無線話筒同時使用時，不損壞音頻輸入設備，整機提供一個幻像電源開關控制兩路MIC供電的功能，共10個幻像電源開關；
4、具備聲卡功能，可將PC端音頻信號通過USB數據線輸入到調音臺，并可進行獨立電平控制、監聽，也可將調音臺音頻信號通過USB數據線傳輸?shù)絇C端，通過軟件進行現場錄音；
5、為提高語音清晰度，整機具備20個75Hz的低切按鈕；
6、MIC/LINE輸入通道選擇由20個切換開關進行操作；
7、MIC/LINE輸入通道信號增益由兩種圖標指示；
8、具備22路信號過載指示燈及22路信號動態指示燈；
9、兩路AUX OUT可通過切換開關選擇PER\P0OET
10、EFFECT效果可通過兩個便捷的旋鈕給SUB\MAIN發送不同量的效果，滿足演員的更多要求；
11、PC\Bluetooth輸入可通過簡單的按鈕操作直接發送給SUB\MAIN；
12、可通過兩個按鈕將音頻信號以數字方式發送給外設錄音設備；
13、可獨立監聽AUX1/2、SUB1\2、MAIN的輸出信號，
14、可獨立監聽PC\Bluetooth的輸入信號電平
15、PC\Bluetooth\CD PLAY輸入信號具備獨立的信號增益旋鈕；
16、擁有獨立的效果發送 及效果返回通道，效果返回通道可進行獨立監聽及信號GAIN調節；
17、DIGITAL INTUP通道具備OPTICAL、COAXICL、ANALOG三段模式選擇；
18、為了便于調音師在黑暗的環境中進行操作，特配備了USB DJ LAMP插口，可用于外購的LED工作燈的供電；
19、內置的專業數字化的24-bitDSP混響效果器，采用2*12LCD顯示屏，全部功能操作由DOWN\UP\SELECT三個按鍵完成，簡單便捷；
20、頻率響應：20Hz~20KHz ±0.5dB
21、單聲通道話筒到主輸出******增益：60dB±2dB
22、單聲通道線路到主輸出******增益：45dB±2dB
23、立體聲聲通道線路到主輸出******增益：15dB±1dB
24、通道串音：-72dB @ 20KHz
25、左右聲道串音：-66dB @ 20KHz
26、信噪比：90dB@0dB
27、主輸出通道******平衡輸出：24dB±1.5dB
28、主輸出\編組******非平衡輸出：18dB±1.5dB
29、輔助******非平衡輸出：18dB±1.5dB
30、CD/TAPE輸******非平衡輸出：18dB±1.5dB
31、效果******非平衡輸出：18dB±1.5dB
32、耳機輸出(20Hz～20KHz)：12dB/0.25W@32Ω 18dB/10KΩ
33、通道間增益差:≤2dB
34、失真度:≤0.002% @ 0dB 1KHz
35、單聲道通道均衡
高頻中心頻點：14KHz，可調增益：±15dB
參量均衡：可調頻率：200Hz~8KHz，可調增益：±15dB
低頻中心頻點：80Hz，可調增益：±15dB
36、立體聲通道均衡：20KHz、3KHz 、500Hz、20Hz四個中心頻點，可調增益：±15dB
37、DSP效果器類型：21種DSP效果:HALL、ROOM、PLATE、AMBIENT、GATED、REVERS、VOICE、DEL&REV、ECHO 40、ECHO 50、DELAY、CHORUS、CHO&DEL、CHO&REV、FLANGER、FLA&DEL、FLA&REV、TREMOLO、 TRE&REV、WAH WAH、WAH&REV
38、通道削波指示燈：比削波電平提前3dB指示；
39、編組及主輸出電平指示燈：共12段指示燈，分別為+6dB,+3dB,0dB,-3dB,-6dB,-9dB,-12dB,-15dB,-18dB,-24dB,-30dB,-36dB
40、電源及功耗：采用外置電源，降低了內部電源干擾，通過8芯電源線與調音臺進行連接，可使用電壓為110V～/220V～/50Hz/60Hz，功耗≤60瓦；
41、產品尺寸(寬×深×高)：776X419X80mm
42、包裝尺寸(寬×深×高)：926X489X240mm
43、凈重：12KG
44、毛重：12.9KG
